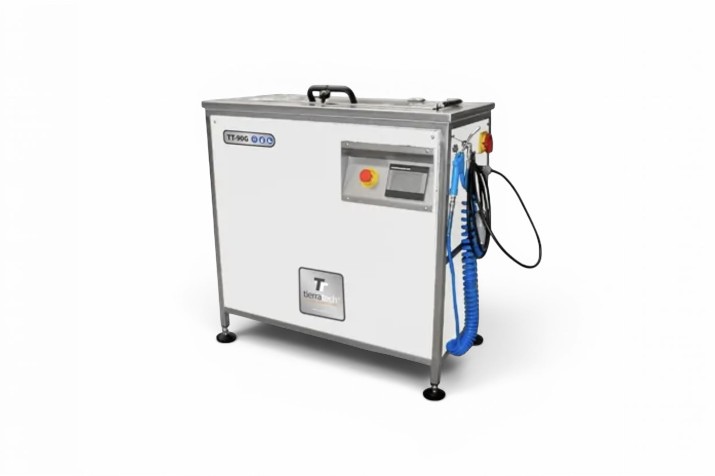

Ultrazvuková čistička TT-90G

Ultrazvukové čisticí zařízení TT-90G pro grafický průmysl

ultrazvuková čistička tt-150n sawmill od společnosti tierratech na čištění pil a pilových kotoučů

Technické parametry

TT-90G

Vnitřní rozměry: 1000 x 250 x 300 mm Vnější rozměry: 1300 x 450 x 915 mm Maximální průměr grafického válce: Ø 200 mm Minimální průměr grafického válce: Ø 60 mm Minimální délka grafického válce: 100 mm Maximální délka grafického válce: 900 mm Maximální vzdálenost mezi nosiči: 967 mm Kapacita: 60 litrů Hmotnost zařízení: 75 kg

Zapojení

Napájení: 240 V

Topné těleso: 1500 W

Stlačený vzduchu: minimálně 6 Bar

Vlastnosti ultrazvuku

  • Ultrazvukový výkon: 1000 W (2000 Wp-p)
  • Ultrazvukové generátory s celkovým výstupním výkonem 1000 W (2000 Wp-p)
  • Emitory ultrazvuku o výkonu 1000 W (2000 Wp-p) z nerezové oceli AISI 316L, tloušťky 2,5 mm s výkonnými piezoelektrickými transduktory IBL z titanové oceli
  • Pracovní frekvence: 40 kHz (systém rozmítání ±2 %)

Kontrolní panel & ovládání

  • Dotykový displej (4.3“), funkční a intuitivní, s výběrem času ultrazvukového čištění, teploty, úrovní zabezpečení a periferních nebo volitelných systémů
  • Programování týdenního kalendáře pro optimalizaci automatického zapínání systému
  • PLC s teplotním modulem s 8 vstupy a 6 výstupy

Vybavení & provedení

  • Nádrž vyrobená z nerezové oceli v AISI 304 o tloušťce 2 mm
  • Vnější panel z oceli odolné proti otiskům prstů o tloušťce 1 mm
  • Termoakustická izolace K-Flex Duct Net o tloušťce 20 mm
  • Rolovací systém: Nosiče umožňují plynulé otáčení grafického válce pomocí 7,2W synchronního motoru.
  • 1½“ palcový vypouštěcí kulový ventil
  • Výškově nastavitelné nožičky se silentbloky
  • Izolovaný kryt nádrže z nerezové oceli s pneumatickým tlumičem nárazů
  • Vzduchová pistole pro sušení dílů

Příklady použití ultrazvukového čištění

Ultrazvukové čištění tiskařských válců
